主要功能參數

• 電源電壓：三相五線制（或三相四線制）380V AC±10﹪,50Hz

• 使用環境： 溫度-10℃～50℃，濕度≤85%，無凝露。

• 測溫范圍：-50～150C（分辨率0.1C) -58～302F（分辨率0.1F)。

• 控溫范圍：-45～145C（分辨率0.1C) -50～300F（分辨率0.1F)。

• 電流設定：1～50 A可設定（大功率的1～100 A可設定）

• 電流測量精度：±1%

• 壓縮機額定功率及出廠設定的保護電流：

•

• 溫度傳感器： NTC R25=5kΩ,B(25/50)=3470K

• 箱體尺寸：300*400*150 mm(3.8~12.5KW,) 350*450*150 mm(12.5~18KW)

主要功能特點

• 溫度控制（可設定制冷/制熱模式）。

• 壓縮機運行三相電流顯示，缺相、過載保護、相序保護。

• 壓縮機開機延時保護；溫控探頭異常告警；一路外部告警信號輸入。

• 化霜模式可選；化霜時間可設定。

• 帶RS485通訊，可接入遠程控制。

• 帶高低溫報警。

• 密碼口令功能，防止無關人員亂動參數；華氏攝氏轉換。

特色亮點

• 1、四位數碼管顯示，精確度更高，電機保護器管內以中文字幕顯示“過載”“缺相”“告警代碼”，方便讀取。

• 2、按鍵采用烤漆噴繪，字樣不易脫落。

• 3、防呆設計，后背端口有數字刻度，方便接線。

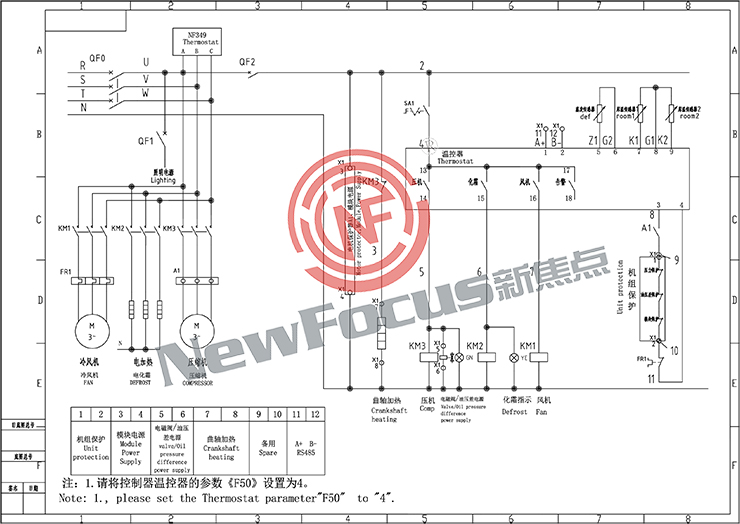

• 電路圖

•




操作步驟

• 1、按照接線圖連接好電源線、負載線、傳感器信號線等；

• 2、檢查壓縮機及風機運轉方向是否正確，否則改變負載線順序；

• 3、根據實際使用要求設置溫度設定值及偏差值；設置壓縮機停機保護時間；

• 4、根據實際使用要求設置壓縮機工作方式（制冷、制熱）；

• 5、根據實際使用要求設置電動機額定工作電流；設置缺相、過載保護電流；設置電動機過載動作時間；設置電動機缺相動作時間；

• 6、設置溫度；

• 7、設置電動機額定電流；

安全規則

• 1.應確保電控箱殼體良好接地！

• 2.電控箱配用機組功率不得超過最大允許負載！

• 3.本產品需由專業人員安裝調試；

• 4.須遵守機電設備安裝的通用規則；

• 5.嚴格按照接線端子圖連接相關線路；

• 6.本控制箱上所標注的功率只針對壓縮機，用戶在實際使用過程中如要將風機、冷凝器和壓縮機并在一個交流接觸器上使用，請選擇大一號的功率，否則，由此引起的問題不屬于本公司售后受理的范疇。

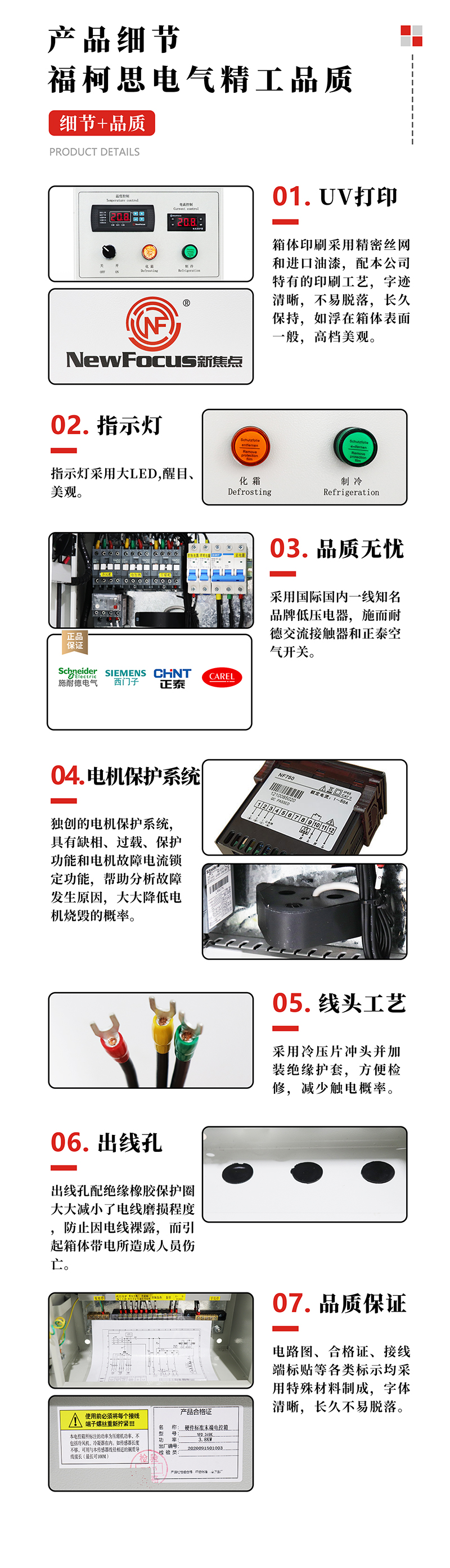

細節圖

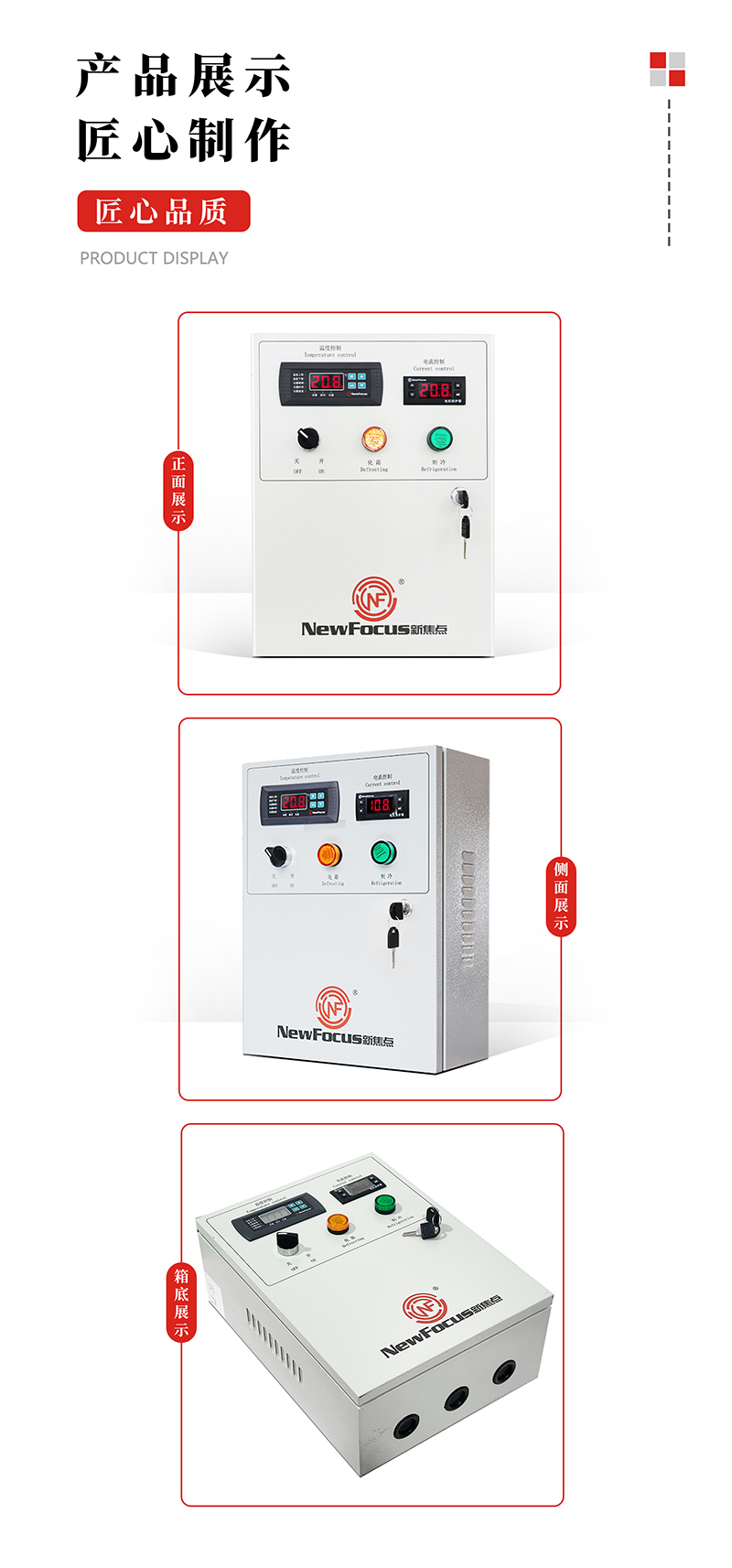

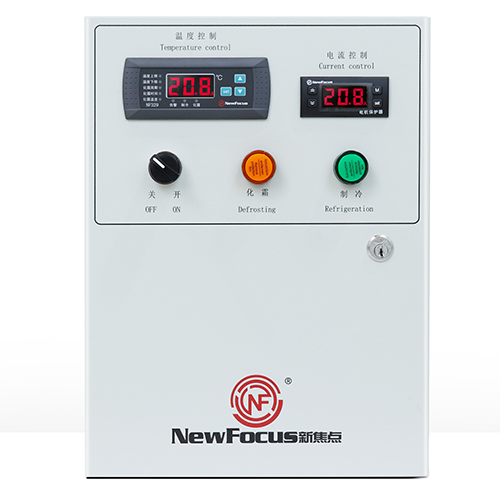

產品展示
